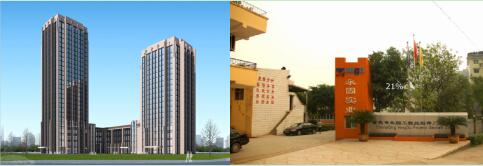

永固公司总部                                                  永固公司研发基地

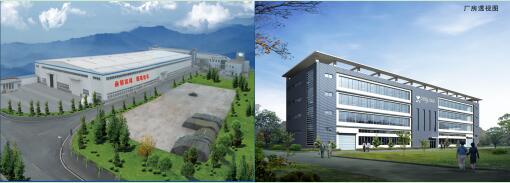

永固公司生产基地

　　一、柔性支挡结构

　　柔性支护体系主要由加筋材料、回填土、墙面系统三部分组成，墙面系统可以是现浇钢筋混凝土(整体式)结构，也可以是预制模块或者反包袋装种植土堆砌体(柔性生态)而成。加筋材料一般固定在预制模块或者袋装种植土堆砌体等墙面体系上，按照墙面体系的不同柔性挡墙可以分为模块式柔性结构挡墙、整体式柔性结构挡墙、柔性生态挡墙、柔性生态边坡等。

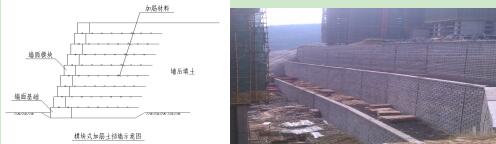

　　1.1 柔性支挡结构形式- 模块式柔性挡墙

　　该结构的特点是墙面由预制模块组合安装而成，在保证与加筋材料可靠连接的情况下，墙面模块可工厂化预制，造型丰富多样，挡墙造型美观、节约占地、施工简单、造价节省等优点。

(攀枝花金域阳光项目)

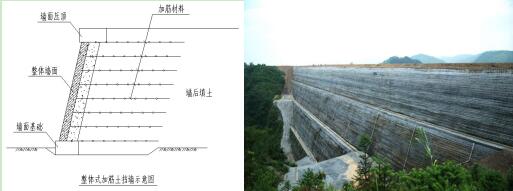

　　1.2 柔性支挡结构形式- 整体式柔性挡墙

　　由于墙面部分为加筋体完成后再进行浇注(喷射)，该结构可适应一定的变形，且加筋体可以很快的完成，可大大缩短工期，另外还具有对地基要求低、施工简单、减少土方量、降低造价等优点。

(广西河池金城江机场)

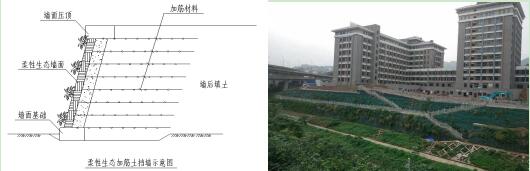

　　1.3 柔性生态支挡结构形式- 柔性生态挡墙

　　由于墙面部分在加筋体回填的同时形成，后期进行适当的养护墙面即可形成生态和谐的墙面效果。该结构可以适应一定的变形，加筋体和墙面施工和可一次性完成，大大缩短工期，另外还具有对地基要求低、施工简单、减少土方量、降低造价等优点

(重庆精神病院东侧边坡治理)

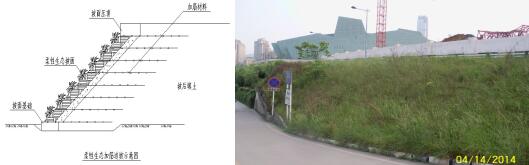

　　1.4柔性生态边坡的结构形式- 柔性生态边坡

　　由于墙面部分在加筋体回填的同时形成，后期进行适当的养护墙面即可形成生态和谐的坡面效果。该结构可以适应变形，坡面绿化和坡体回填施工可一次性完成，大大缩短工期，另外还具有对地基要求低、施工简单、减少土方量、降低造价等优点。

(重庆江北嘴路网生态边坡)

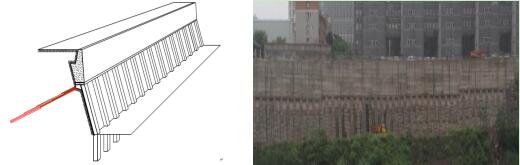

　　二、自平衡挡土墙

　　2.1自平衡挡墙的结构形式

　　自平衡挡土墙(或称自平衡复合式挡土墙)是传统重型挡土墙和轻型挡土结构相结合的产物。该挡土墙的结构原理为：上部为重力式挡土墙，下部为抗滑桩挡土墙，利用重力式挡土墙的自重来平衡边坡推力，达到自平衡目的。力学模型是一个倾覆与反倾覆平衡模型，根据工程具体情况，可设计为全自平衡和部分自平衡两种结构体系。该技术结构计算模型简单、受力路径明确、易为工程技术人员掌握，有很好的实用性。

　　2.2 自平衡挡土墙的技术特点

　　自平衡挡土墙首先充分利用了重力式挡土墙高度在8米以内经济合理的优势，将其拓展到8米以上的高大边坡支挡中;其次合理利用抗滑桩的垂直支挡能力，使其成为结构体系中的杠杆和支点;最后利用重力式挡土墙的自重来平衡抗滑桩桩身的内力，形成一个合理的结构体系。该技术有以下特点：

　　1、上部重力式挡土墙的高度一般控制8米合理高度以内，经济效益很好，易于施工，可选用标准图集，设计方便;

　　2、桩的嵌固段短，下部抗滑桩弯矩很小，在很多情况下都是构造配筋，特别经济;

　　3、不需要锚拉构件，施工速度快。

　　2.3 自平衡挡土墙的适用条件

　　1.高度为15～30米以内的土质和半土质边坡;

　　2.基础条件差的边坡;

　　3.锚拉条件差的边坡;

　　4.填方或半填方边坡;

　　5.边坡顶部需要有施工重力式挡土墙的空间。

　　2.4 自平衡挡土墙的经济优势

　　自平衡挡土墙可较传统结构降低工程造价40%左右

(重庆市江北区港城工业园D区 “曙光工业园D片区项目)

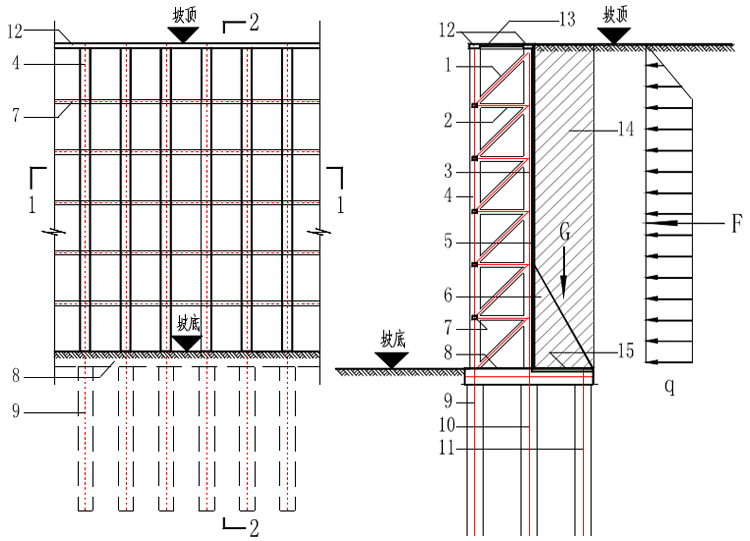

　　三、桁架挡土墙

　　3.1桁架挡土墙的结构原理

　　桁架挡土墙是一种以桁架结构为主体的新型挡土墙。传统挡墙大部分是受弯结构体系，受弯构件最大的弊病是不能充分利用材料强度，造成工程浪费。采用桁架作为挡土墙的主体受力结构，将传统挡墙受弯结构体系改变为受拉、压结构体系，可以达到充分利用材料强度，达到减低工程造价的目的。桁架挡墙另一个优势在于采用三角形结构单元取代传统的四边形结构单元，大幅度提高结构单元和整体稳定性，降低结构变形。

　　3.2 桁架挡土墙的特点

　　桁架挡土墙拥有桁架结构所有的优良基因，最突出的特点是：最稳定的三角形单元结构;单一的构件受力。作为挡墙结构，还有以下特点：

　　1、最充分的利用材料强度，减少自重降低造价;

　　2、斜杆支撑体系，降低挡墙变形;

　　3、部分预支构件，降低工期，提高挡墙施工的工厂化 ;

　　4、镂空结构体系，挡墙体内空间可以利用;

　　5、现代结构挡墙形象，减小或去除人们对高边坡的恐惧感。

　　3.3 桁架挡土墙的经济效益

　　经济效益包括直接效益与间接效益两部分：直接效益主要是指工程造价部分，预计降低造价30%左右;间接效益主要是指挡墙内部空间能够利用、变形减小、观感更好等。
